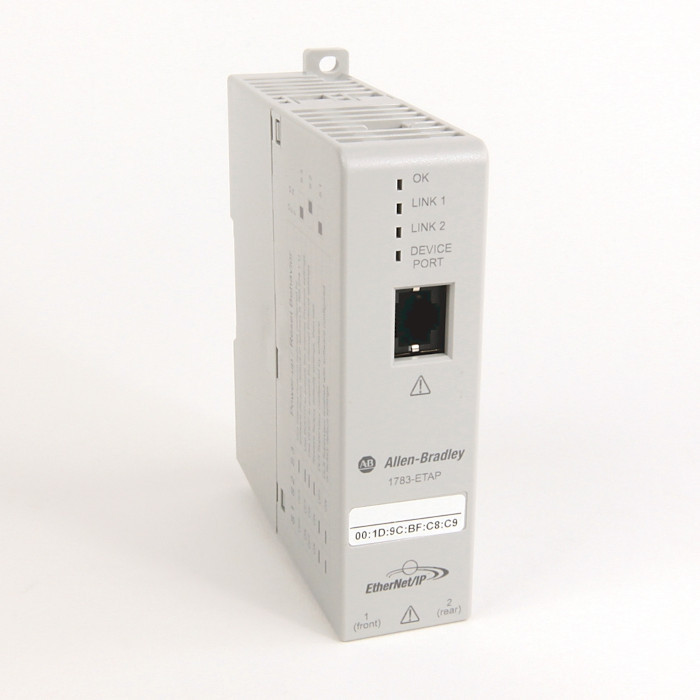

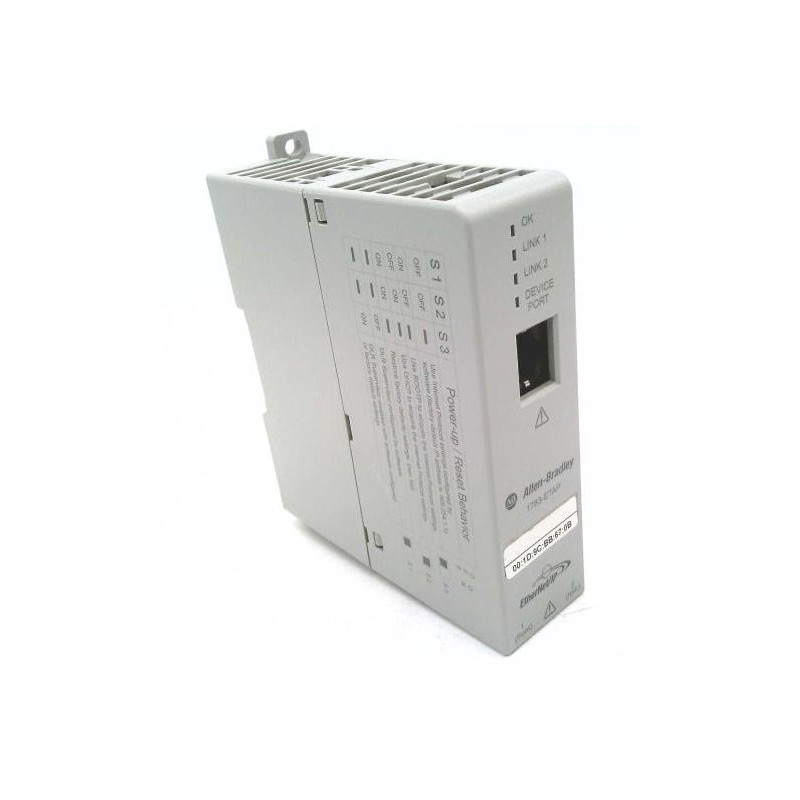

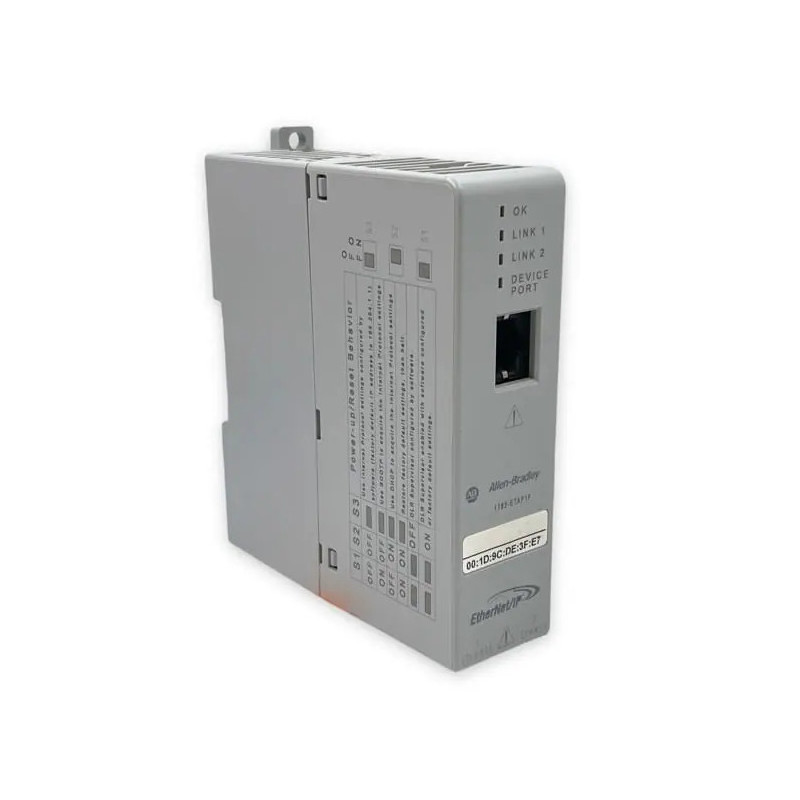

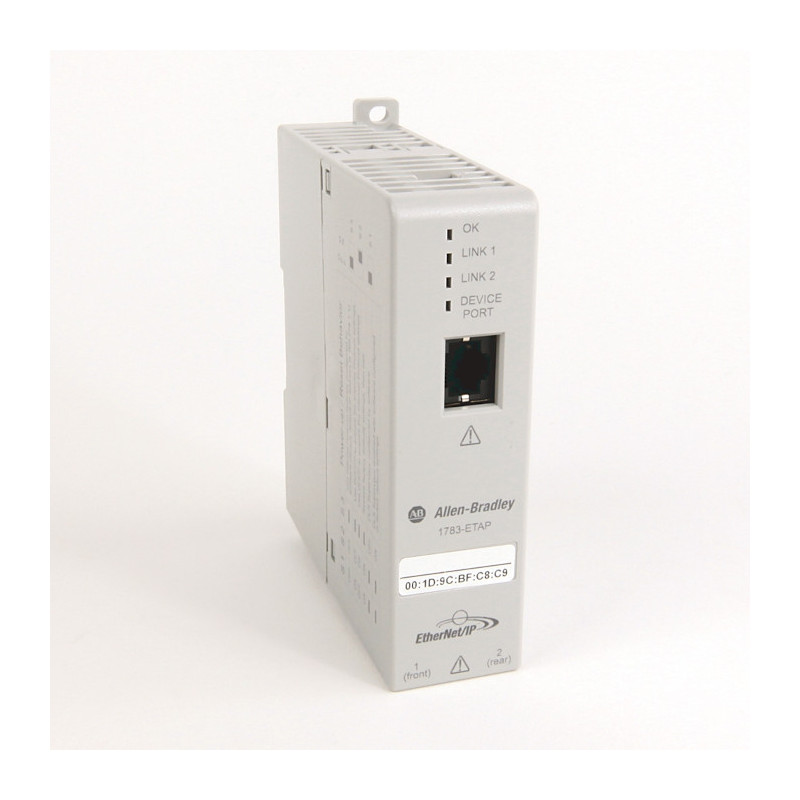

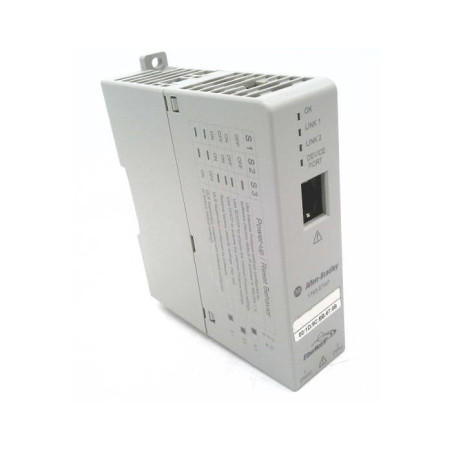

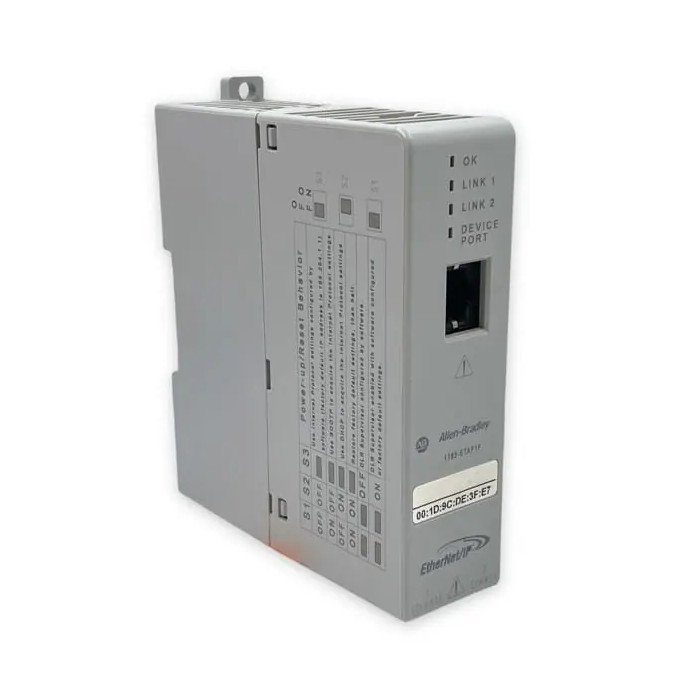

Ethernet Tap 1783-ETAP, 1783-ETAP1F, 1783-ETAP2F | Conectividad para redes industriales - 1783-ETAP – Beneficios clave

• Beneficio 1: Auto-negociación de velocidad y dúplex para puertos de cobre (10/100 Mbps).
• Beneficio 2: Aprobado para uso en ubicaciones peligrosas Clase I, División 2, y en entornos con clasificación de Zona 2 (ATEX/IECEx).
• Beneficio 3: Versatilidad para redes lineales, en estrella y Device-level Ring (DLR).
• Beneficio 4: Permite configurar la función de supervisor de anillo en redes DLR mediante software o interruptores DIP.

Recomendaciones de uso para mayor rendimiento y eficiencia

1. Antes de instalar, configurar, operar o realizar mantenimiento, lea este documento y los listados en "Recursos adicionales".
2. Las actividades de instalación, ajuste, puesta en servicio y mantenimiento deben ser realizadas por personal debidamente capacitado.
3. Configure el puerto Ethernet del dispositivo conectado al tap para que coincida con la velocidad y los ajustes de dúplex del tap para evitar errores o pérdida de conectividad.
4. Monte el producto en una superficie bien conectada a tierra, como un riel DIN de acero cromado amarillo zincado, asegurándolo cada 200 mm.
5. Desconecte la alimentación o asegúrese de que el área no sea peligrosa antes de desconectar el equipo o sus conexiones.
6. Prevenga descargas electrostáticas tocando un objeto con conexión a tierra, usando una muñequera de puesta a tierra aprobada y evitando tocar componentes sensibles.

Aplicaciones y compatibilidad

Los Ethernet Taps 1783-ETAP, 1783-ETAP1F y 1783-ETAP2F están diseñados para su uso en redes Ethernet industriales, incluyendo configuraciones lineales, en estrella y Device-level Ring (DLR). También son adecuados para operar en ubicaciones peligrosas Clase I, División 2, y entornos con clasificación de Zona 2 (ATEX/IECEx). Compatibilidad: Se requiere RSLinx Classic 2.56.00 o posterior, y Studio 5000 Logix Designer 21.00.00 o posterior para la configuración del software.

Especificaciones técnicas

Preguntas frecuentes

¿Qué se debe considerar al usar los Ethernet Taps en una red DLR?

En una red DLR, debe decidir si el tap actuará como supervisor de anillo. Por defecto, está configurado como nodo no supervisor. Puede controlar esta funcionalidad mediante el software RSLinx Classic o Studio 5000 Logix Designer, o usando los interruptores DIP (para firmware 2.001 o posterior).

¿Pueden estos Ethernet Taps utilizarse en entornos peligrosos?

Sí, están aprobados para ubicaciones peligrosas Clase I, División 2, Grupos A, B, C, D en Norteamérica, y cuentan con aprobación europea (II 3 G) e IECEx para uso en Zona 2.

¿Qué precauciones debo tomar para asegurar una correcta conexión a tierra?

El producto está diseñado para montarse en una superficie bien conectada a tierra, como un panel metálico o un riel DIN. Se recomienda usar riel DIN de acero cromado amarillo zincado y asegurarlo aproximadamente cada 200 mm para garantizar una conexión a tierra adecuada.

Observaciones importantes

• La información corresponde a los datos suministrados. Si un dato no está disponible, se indica “Dato no proporcionado”.
• Las imágenes y colores pueden variar según lote o configuración del fabricante (si aplica).
