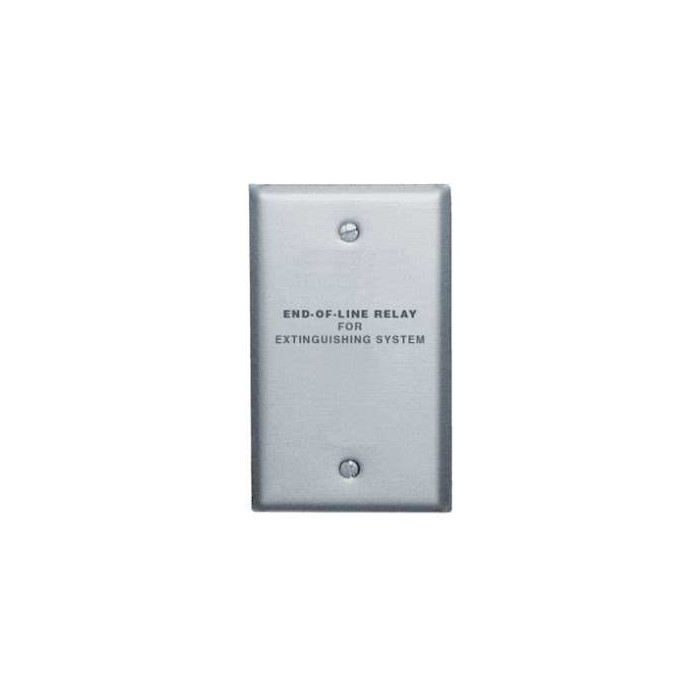

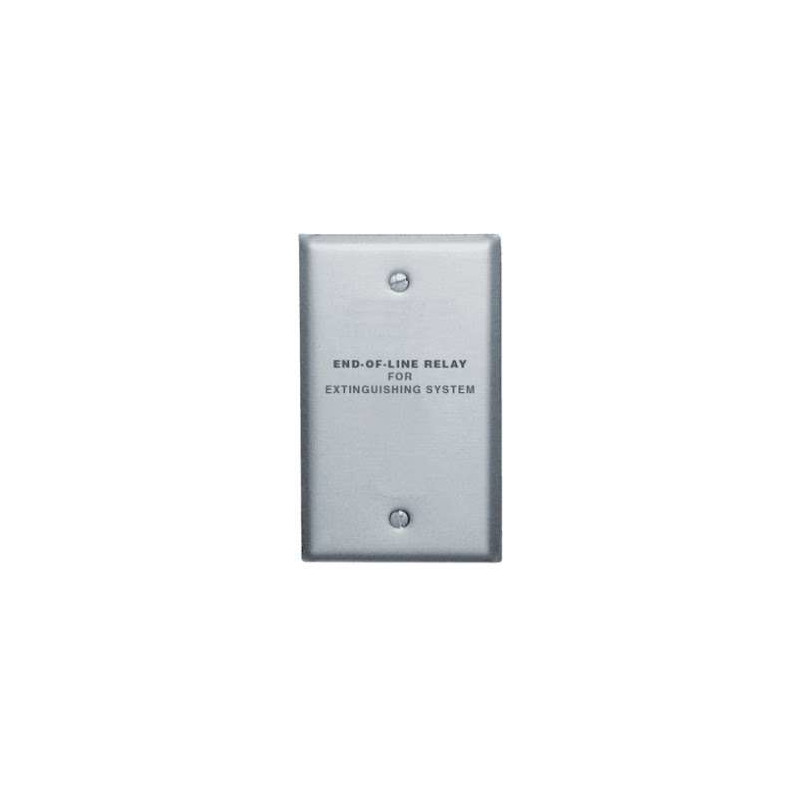

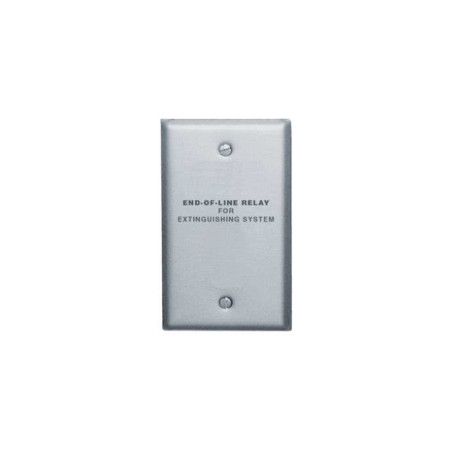

Relevo polarizado de fin de línea - RELA-EOL
El uso del relevador END-OF-LINE RELAY (RELA-EOL) es para facilitar la conexión de una electroválvula no polarizada de liberación a un circuito supervisado y polarizado de liberación en sistemas de extinción de incendios. Esto permite que el circuito supervisado pueda detectar correctamente el estado de la electroválvula, asegurando la funcionalidad y la integridad del sistema de extinción.
En resumen, el relevador se usa para:
- Adaptar señales entre circuitos polarizados y dispositivos no polarizados.
- Garantizar la supervisión continua del circuito de liberación a través de un resistor de fin de línea o un relevador siguiente.
- Facilitar la instalación en cajas eléctricas estándar siguiendo las especificaciones de voltaje y corriente indicadas.
Además, debe instalarse con precauciones de seguridad y siguiendo el diagrama de conexiones para asegurar su correcto funcionamiento.
Aviso Importante: Retrasos en las Entregas
Estimados clientes,
Queremos informarles que debido al paro en el sector de camioneros, estamos experimentando retrasos en algunas de nuestras entregas. Estamos trabajando arduamente para minimizar el impacto y asegurar que reciban sus pedidos lo antes posible.
Agradecemos su comprensión y paciencia en estos momentos.
Gracias por confiar en nosotros.

Relevo Polarizado de Fin de Línea - RELA-EOL
Especificaciones técnicas
Característica | Detalle |
---|---|
Nombre del producto | End-of-Line Relay (RELA-EOL) |
Función principal | Facilita la conexión de una electroválvula no polarizada a un circuito supervisado y polarizado de extinción |
Voltaje operativo | 18.4 a 27.4 VDC |
Corriente operativa | 26 mA |
Corriente de supervisión | 0.2 mA |
Corriente máxima de solenoide | 2 A max. |
Construcción | Placa frontal de metal con tornillos 6-32 |
Tamaño máximo de cable | 12 AWG |
Cajas eléctricas compatibles |
|
Tipo de circuito | Supervisado y Clase B |
Montaje | Montaje con tornillos a caja eléctrica estándar |
Usos y aplicaciones
- Conectar electroválvulas no polarizadas en sistemas de extinción de incendios controlados por circuitos polarizados.
- Aplicación en sistemas de supresión de incendios para edificios comerciales, industriales y residenciales.
- Uso en sistemas donde se requiere supervisión continua del estado del circuito de liberación del sistema de extinción.
- Integración en paneles de control de incendios certificados y compatibles con circuitos supervisados UR/ULC.
Recomendaciones de instalación
- Desconectar la alimentación eléctrica antes de instalar o remover el dispositivo para evitar riesgos de lesiones graves o muerte.
- Verificar que todo el cableado de campo no tenga circuitos abiertos, cortos ni fallas a tierra antes de conectar el relevador.

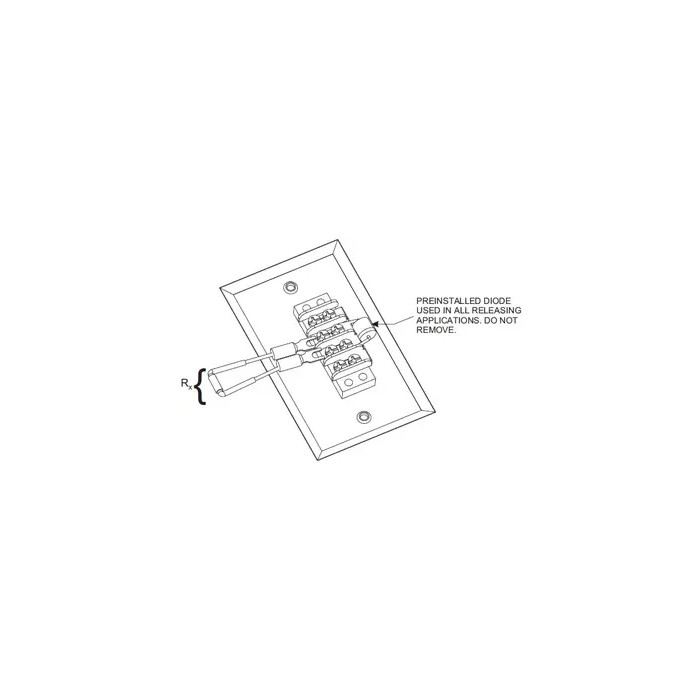

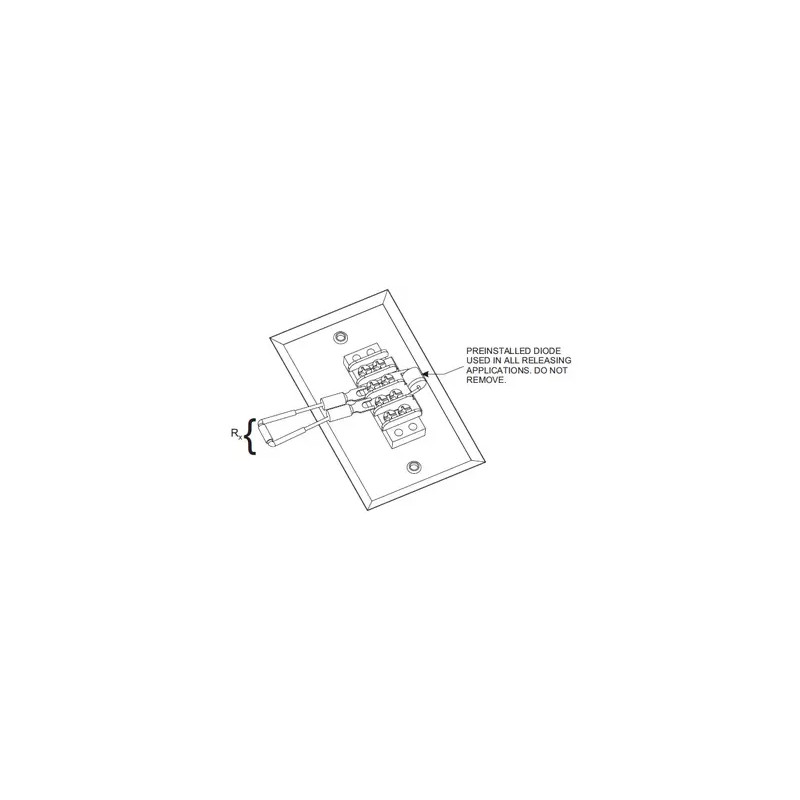

- Seguir el diagrama de cableado proporcionado para asegurar correcta polaridad y conexiones seguras.
- Montar el relevador en cajas eléctricas compatibles con tornillos 6-32 usando la placa metálica frontal.
- El relevador debe estar instalado en conduit y a no más de 20 pies de la electroválvula no polarizada.
- Confirmar que la alimentación quede dentro del rango operativo para garantizar el correcto funcionamiento del dispositivo.
- Considerar que este dispositivo necesita alimentación eléctrica para operar correctamente, y evaluar medidas adicionales para cortes de energía.
