Modulo de control de una salida clase B compatible paneles VS y VM - GSA-CC1

Previous
Next
$ 223.411

Precio con IVA incluido.

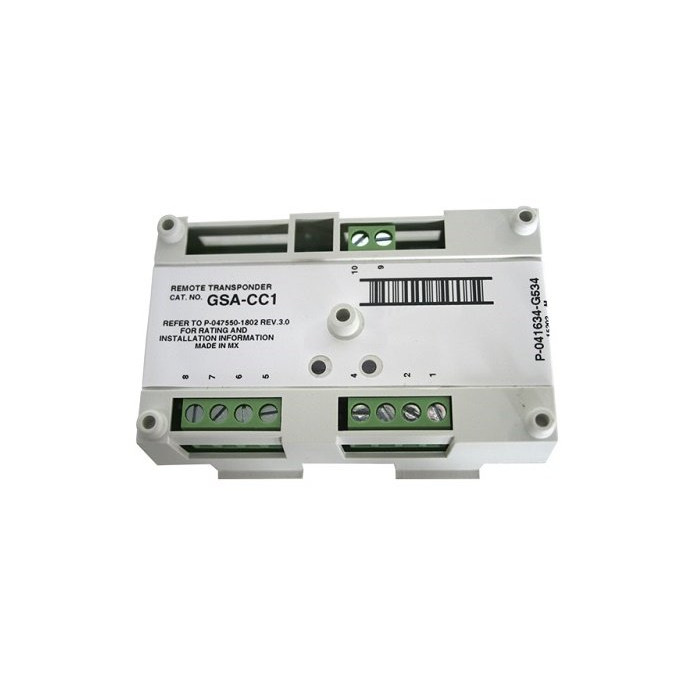

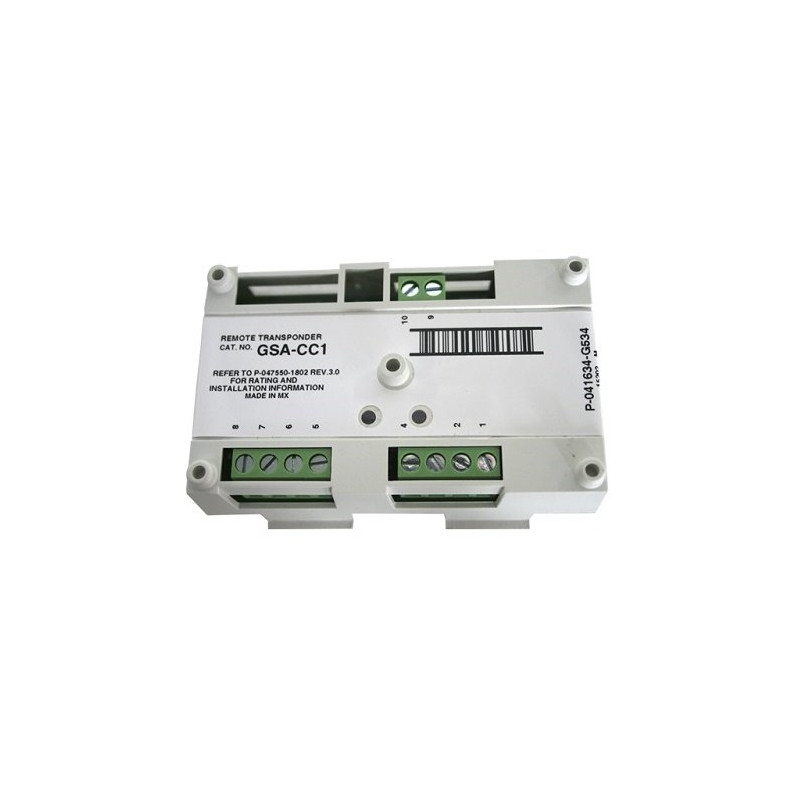

Modulo de control de una salida clase B compatible paneles VS y VM - GSA-CC1


Ref 25n - GSA-CC1 Categoría Edwards

Ver más productos de este fabricante

12
MESES
GARANTÍA
Producto nuevo
0/5

El módulo GSA-CC1 se utiliza para conectar y controlar diferentes tipos de circuitos en sistemas de alarma contra incendios y comunicación de emergencia. Sus principales usos son:

  • Conexión de circuitos de notificación audibles y visibles (aparatos como bocinas, campanas o luces de emergencia), ya sean sincronizados o no sincronizados.
  • Conexión de circuitos de audio para evacuación mediante altavoces.
  • Conexión de circuitos de comunicación telefónica bidireccional para teléfonos de bomberos, que pueden ser de tres o cuatro estados.

El módulo actúa como selector de riser, permitiendo que el controlador de lazo direccionable conecte el circuito supervisado al riser correspondiente. Además, supervisa la línea para detectar condiciones de circuito abierto o corto y evitar la activación en caso de corto, hasta que este sea corregido.

También ofrece indicación visual mediante LEDs en la placa de cubierta, mostrando el estado del módulo (LED verde parpadeante indica estado normal, LED rojo parpadeante indica estado de alarma/activado).

Finalmente, el módulo requiere alimentación eléctrica para funcionar y debe instalarse en conformidad con las normativas locales y estándares relevantes.

Aviso Importante: Retrasos en las Entregas

Estimados clientes,

Queremos informarles que debido al paro en el sector de camioneros, estamos experimentando retrasos en algunas de nuestras entregas. Estamos trabajando arduamente para minimizar el impacto y asegurar que reciban sus pedidos lo antes posible.

Agradecemos su comprensión y paciencia en estos momentos.

Gracias por confiar en nosotros.


$ 223.411
Disponible
Envío Gratis
Bogotá (Cota, Chia, Funza, Mosquera, Madrid y Soacha. apartir de $160.000 en compras) Resto del país, envíos transportadores nacionales
Forma de pago

Transferencia Empresa a Empresa

Devoluciones

Módulo de Control de una Salida Clase B - GSA-CC1

Especificaciones Técnicas

Parámetro Descripción
Voltaje de operación 15.20 a 19.95 VDC
Corriente en espera 135 μA
Corriente activada 310 μA
Impedancia máxima de línea Consultar manual de instalación del panel de control
Impedancia de falla a tierra 10 kΩ
Calificación de salida (aplicaciones especiales)
  • 24 VDC – 2 A
  • 25 VRMS audio – 50 W
  • 70 VRMS audio – 35 W
Resistencia de terminación (EOLR) 47 kΩ (P/N EOL-47)
Resistencia máxima de circuito Consultar manual del panel de control
Capacitancia máxima de circuito 0.1 μF max.
Designación de circuitos
  • Circuitos de línea de señalización: Clase A, Estilo 6 o Clase B, Estilo 4
  • Circuitos de línea telefónica: Clase B, Estilo 4
  • Circuits de línea de notificación: Clase B, Estilo Y
Cajas eléctricas compatibles Box dual gang de 2-1/2" (64 mm) de profundidad; caja cuadrada de 4" con tapa dual gang de 1-1/2" (38 mm) de profundidad
Tamaño de cable compatible 12 a 18 AWG (0.75 a 2.5 mm²)
Temperatura de operación 32 a 120°F (0 a 49°C)
Humedad relativa 0 a 93%, sin condensación
Temperatura de almacenamiento −4 a 140°F (−20 a 60°C)
Certificaciones y cumplimiento
  • Cumple FCC Parte 15
  • Normas Norteamericanas: CAN/ULC-S527, UL 864

Usos y Aplicaciones

  • Conexión y control de circuitos de notificación audibles y visibles en sistemas contra incendios.
  • Soporte para circuitos de audio de evacuación a través de altavoces.
  • Conexión de teléfonos de bomberos (tres o cuatro estados) para comunicación bidireccional en emergencias.
  • Supervisión de líneas Clase B para evitar activaciones erróneas por cortos o circuitos abiertos.
  • Compatible con paneles de control direccionables tipo VS y VM.

Recomendaciones de Instalación

  • Instalar según todos los códigos y normativas locales y la autoridad competente.
  • Uso de cajas eléctricas compatibles de tamaño dual gang y profundidad adecuada.
  • Cortar aislamiento de cables a 6 mm para evitar cortos y mantener conexiones confiables.
  • Instalar un protector transitorio bipolar al conectar campanas o bocinas electromecánicas para evitar picos inductivos.
  • Asignar la dirección electrónica al módulo y colocar etiqueta de identificación.
  • Comprobar que el cableado no tenga aperturas, cortos o fallas a tierra antes de conectar el módulo.
  • Cumplir con separación y uso de cableado power-limited o no power-limited según norma NFPA 70.
  • Colocar resistor de terminación UL/ULC listado de 47 kΩ en el extremo de circuito.

Palabras clave relacionadas

  • Módulo dirección de salida
  • Módulo de control clase B
  • Panel direccionable VS, VM
  • Notificación audible y visible
  • Telefonía de bomberos
  • Supervisión de línea Clase B
  • SLC (Signaling Line Circuit)
  • Resistor de terminación (EOLR)
  • Protección contra transitorios
  • Normas UL 864, CAN/ULC-S527
  • NFPA 72
  • Instalación de sistemas contra incendio
